| 加工定制：是 | 品牌：硕嘉 | 型号：JTN-1 |
| 种类：测力 | 制作工艺：集成 | 输出信号：模拟型 |
| 防护等级：0.05 | 线性度：0.03 | 迟滞：0.03 |
| 重复性：0.03 | 灵敏度：2.0mv/v |
产品说明：
材质Construction：合金钢AlloySteel、不锈钢Stainless Steel
· 电阻应变式原理，精度高，性能稳定可靠，大量程扭矩测量，安装使用方便。

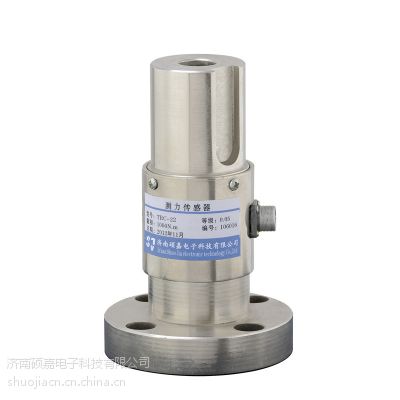

· 静态扭矩测量。一端为键（或内四方键）连接，一端为法兰盘连接。
主 要 技 术 指 标(main Description) | |||||
测量范围 Capacity | 0～100,200,300,500,1000 | N.m | |||
输出灵敏度Sensitivity | 1.0～2.0 | mV/V | |||
直线度Leaner | ±0.1 | ±0.3 | ±0.5 | %F.S | |
滞后Hysterisis | ±0.1 | ±0.3 | ±0.5 | %F.S | |
重复性Repeatability | ±0.1 | ±0.3 | ±0.5 | %F.S | |
工作温度Operate Temp. | -10～+60 | ℃ | |||
温度补偿范围Temp. Compensation Scoope | Room temperature室温～+60 | ℃ | |||
零点温度影响TCO | ±0.1 | %F.S/10 ℃ | |||
供桥电压Excitation Voltage | 12～18 | VDC | |||
绝缘电阻Insulation Resistence | ≧2000 | MΩ/100VDC | |||
输入电阻Input Resistence | 700±10/350±10 | Ω | |||
输出电阻Output Resistence | 700±5/350±5 | Ω | |||
零点输出Zero Balance | 0～±1 | %F.S | |||
安全过负荷率 Safe Overload | 120 | %F.S | |||
电缆连接方式Cable Connection | 信号输出Singal Output： 黄:Yellow (+) 黑:Black (－) | ||||
供桥电压Excitation Voltage： 红Red: (+) 绿Green： （－） | |||||
